リニアテストカット
リニアテストカットは、素材に最適なカット条件を簡単に見つけるための機能です。テスト用のグリッドを一直線に配置し、異なる設定でカットを試すことで、効率的に調整できます。
リニアテストカットでは、テストグリッドを3個、5個、または7個から選択できます。1種類のパラメータ設定で複数のテストを行えるため、設定の比較がスムーズです。さらに、テストグリッドはデザインエリア内で自由に移動でき、ソフトウェアでグリッドを選択すると最適なカット設定が自動的に適用されます。
調整できる項目
この機能では、以下のカット条件をテストすることができます。
- 刃出し量（AutoBlade［Type B］のみ対応）
- カット圧
- カット速度
- パス回数
- 加速度
利用可能なブレード/ツール
オートブレード
利用可能なマシン
- CAMEO5α
- CAMEO5α PLUS
- CAMEO5
- CAMEO5 PLUS
- CAMEO PRO MKⅡ
- CURIO2
- Portrait4
1. 送信タブを開き、「Test or modify settings（テストまたは設定を調整）」をクリックします。

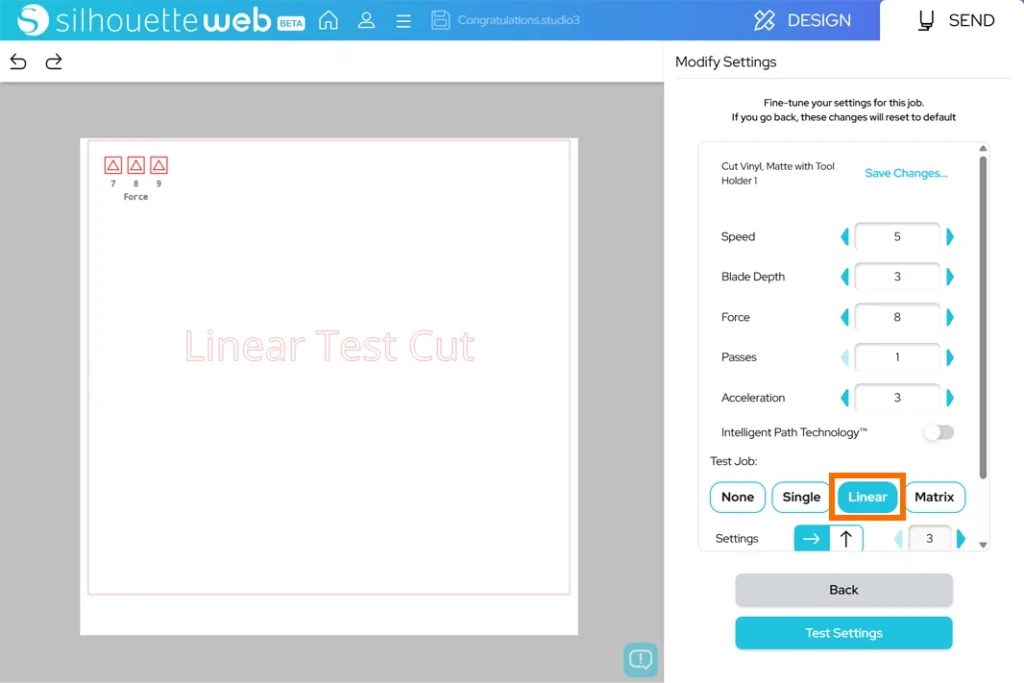

2. 「Linear（リニア）」をクリックすると、ワークスペースにテストパターンのグリッドが表示されます。

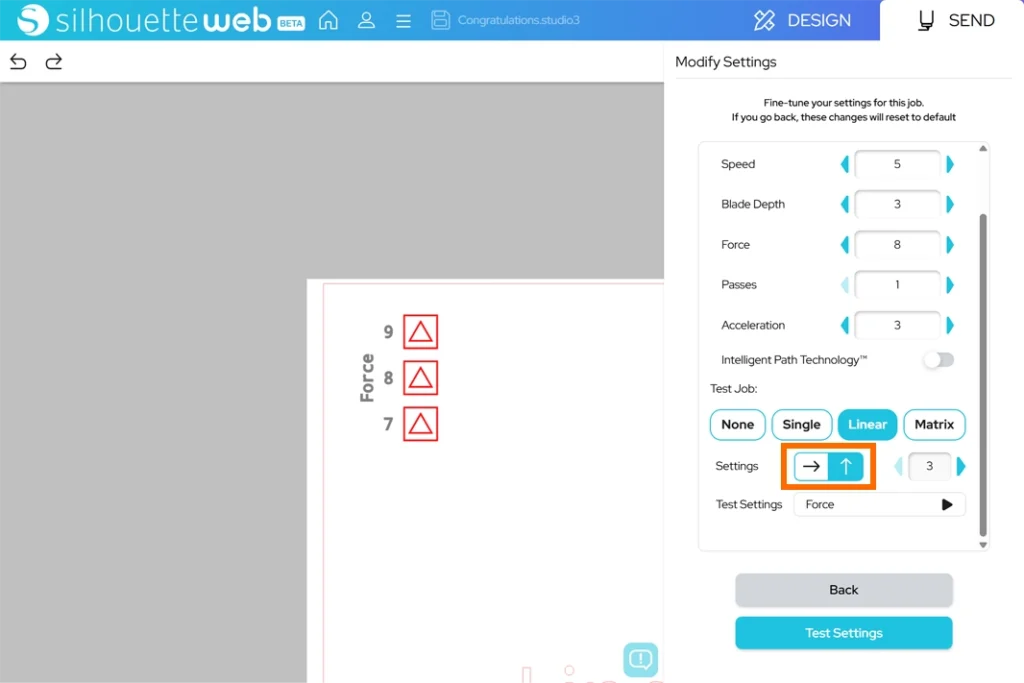

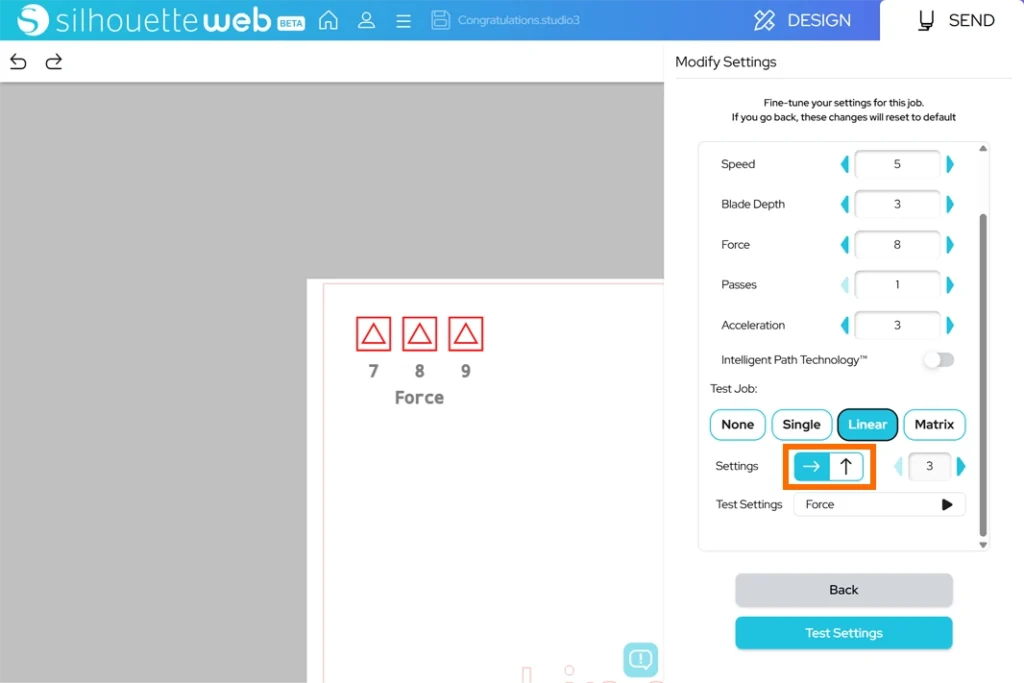

3. テストカットの向きは矢印ボタンで変更することができます。

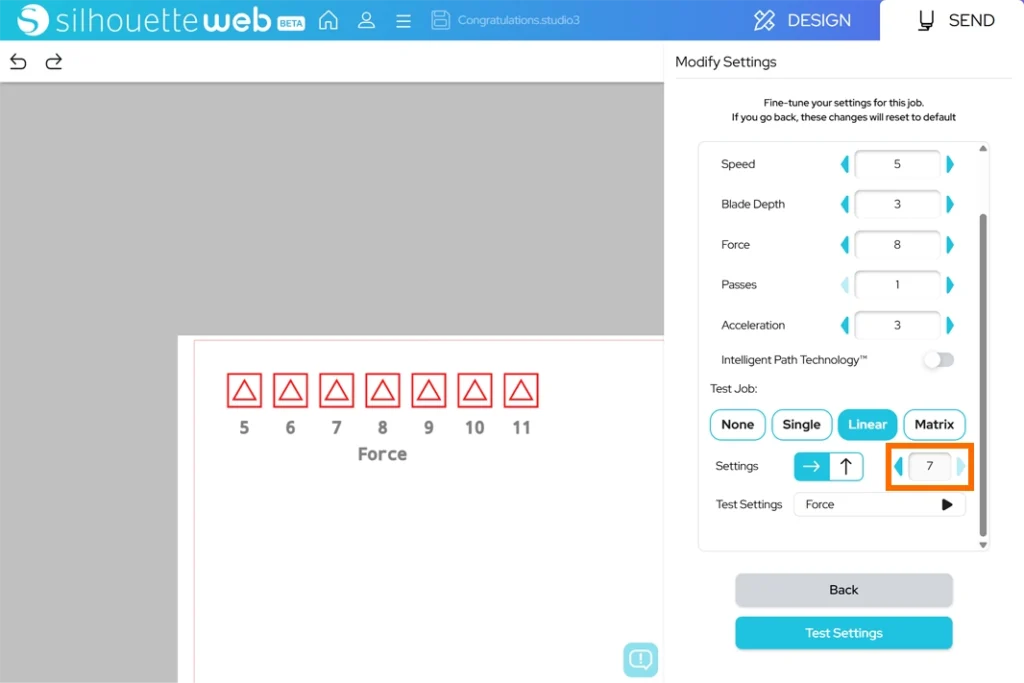

4. グリッドの数を3 / 5 / 7のいずれかに指定します。
設定した値を中心に、左に-1ずつ、右に+1ずつ増減したテストを行います。
例えばカット圧をテストする場合、中心のテストカットはカット圧8、左に7、6、5と1ずつカット圧を下げてテストし、右に9、10、11と1ずつカット圧を上げてテストを行います。

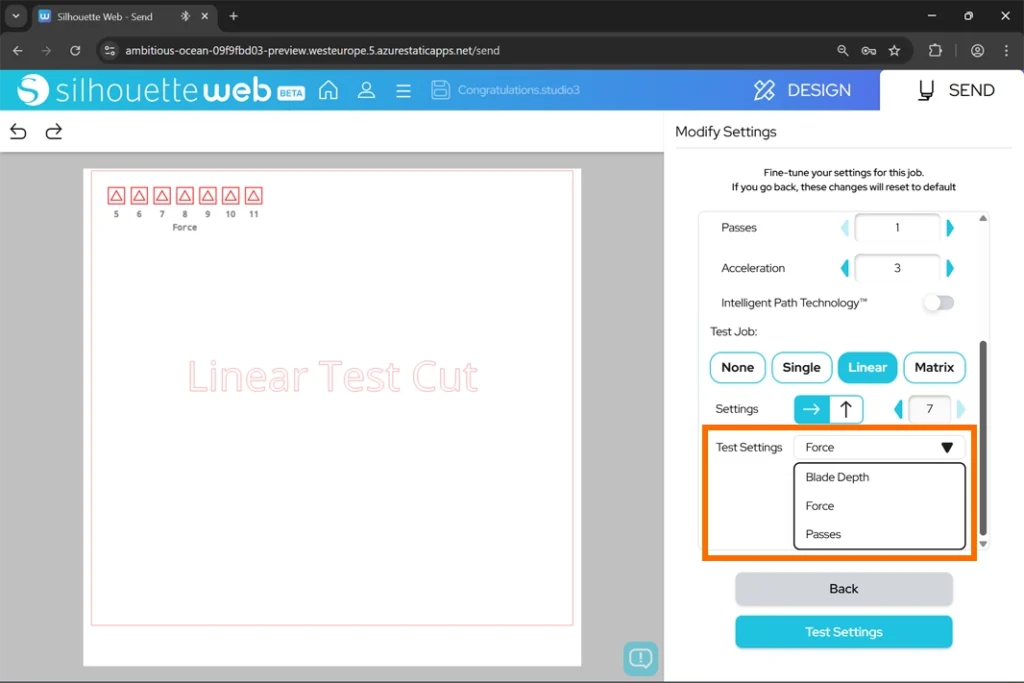

5. テスト項目を指定します。

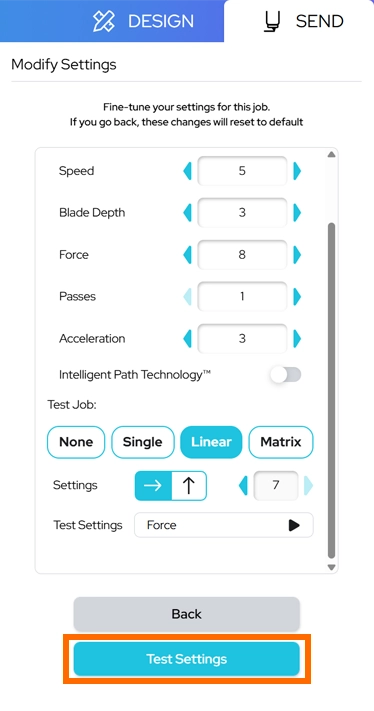

6. 「Test Settings」をクリックします。
7. ツールとメディアを確認しながら「Continue」をクリックしていきます。
「Send（送信）」をクリックして、テストカットデータをマシンに送信します。
テストカット終了後メディアを取り出し、テスト結果を確認してください。
刃出し量とカット圧を複合的にテストしたい場合はマトリックステストカットが便利です。マトリックステストカットについては、下記のページでご確認いただけます。
