マトリックステストカット

マトリックステストカットは、カット設定を確認するための便利な機能です。3×3、5×5、7×7個のグリッドを使って、異なる設定（刃出し量およびカット圧）のテストカットをまとめて試せます。

グリッドはデザインエリア内で自由に動かせるので、好きな位置でテストすることが可能です。

また、ソフトウェアでグリッドを選ぶと、最適なカット条件が自動的に反映されます。

利用可能なブレード/ツール

オートブレード

利用可能なマシン

• CAMEO5α
• CAMEO5α PLUS
• CAMEO5
• CAMEO5 PLUS
• CAMEO PRO MKⅡ
• CURIO2
• Portrait4

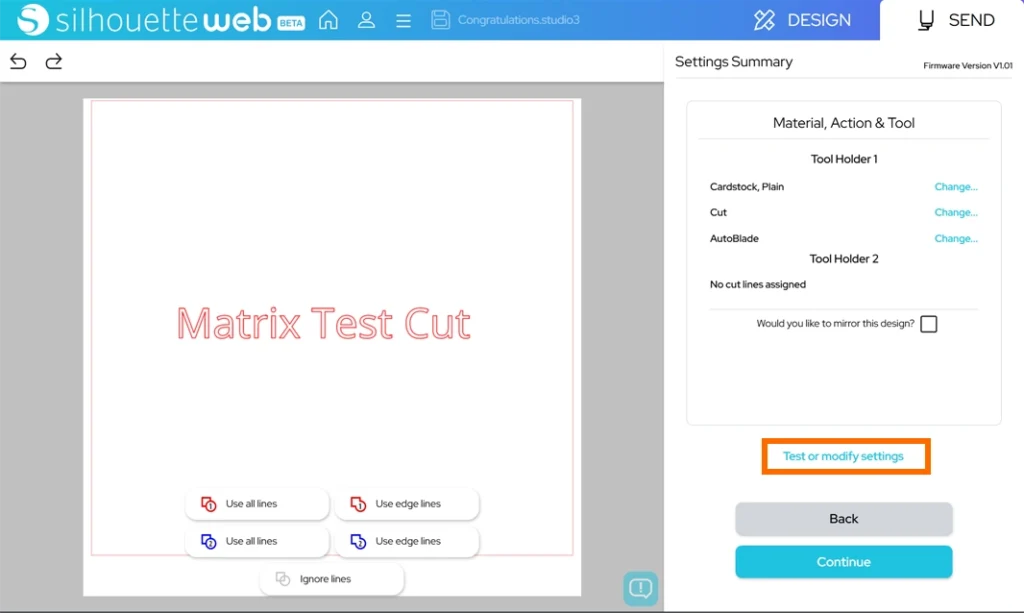

1. 送信タブを開き、「Test or modify settings（テストまたは設定を調整）」をクリックします。

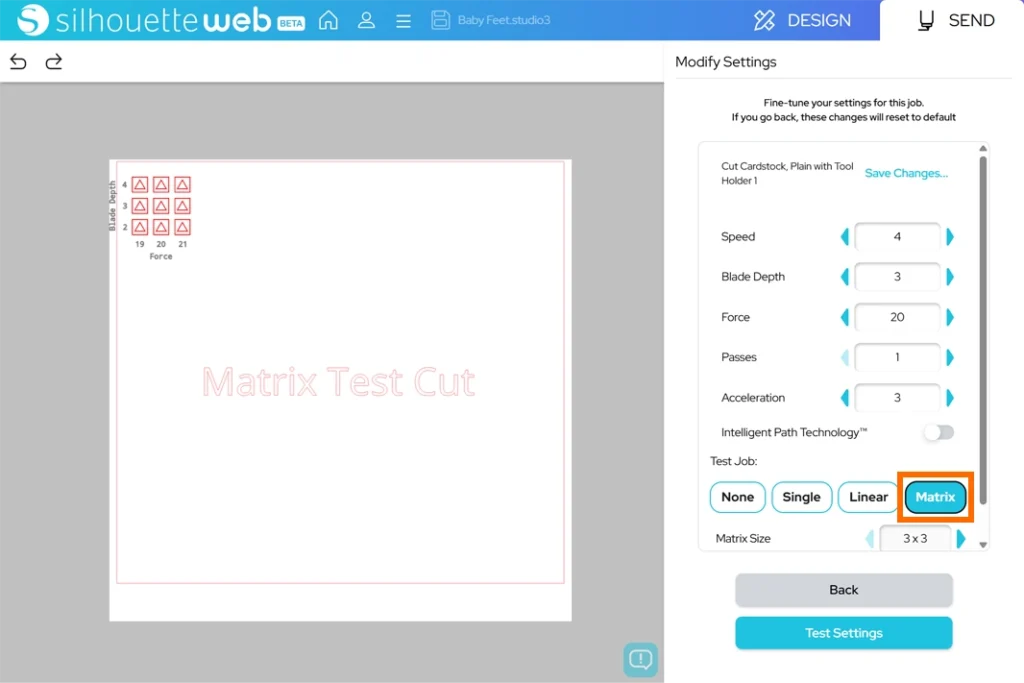

2. 「Matrix（マトリックス）」をクリックすると、ワークスペースにテストパターンのグリッドが表示されます。

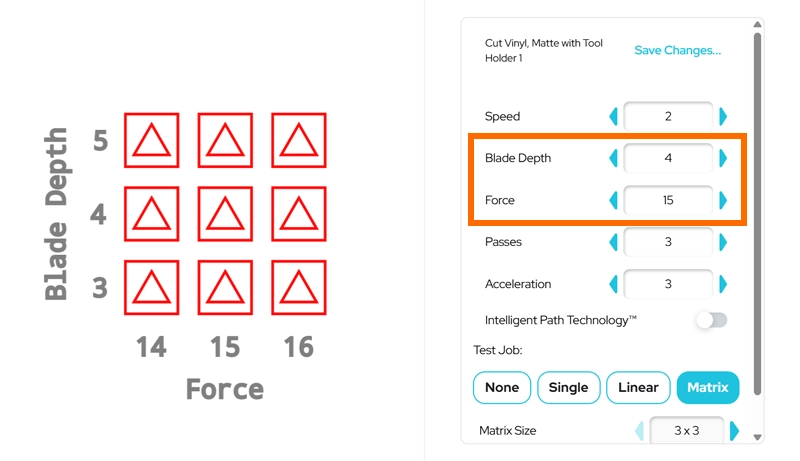

3. カット条件のうち、Blade Depth（刃出し量）とForce（カット圧）を変更すると、変更に合わせてグリッドの数値が変わります。

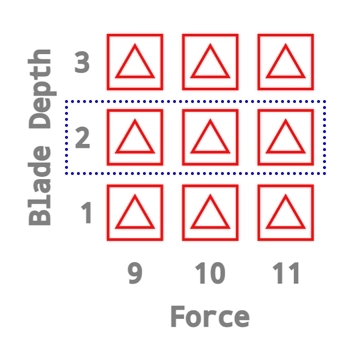

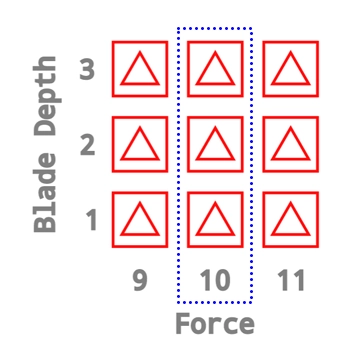

設定した値を中心に、下に-1ずつ、上に+1ずつ刃出し量を増減したテストを行います。また、設定した値を中心に、左に-1ずつ、右に+1ずつカット圧を増減したテストを行います。

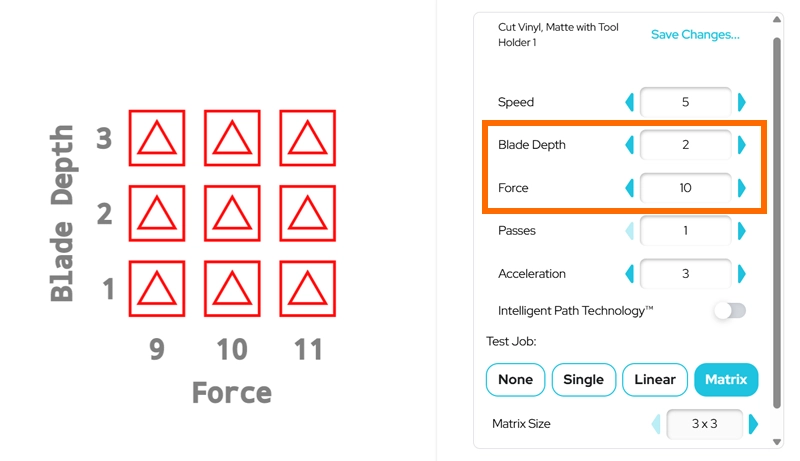

例えば中心のテストカットは刃出し量2・カット圧10、右上のテストカットは刃出し量3・カット圧11、左下は刃出し量1・カット圧9となります。

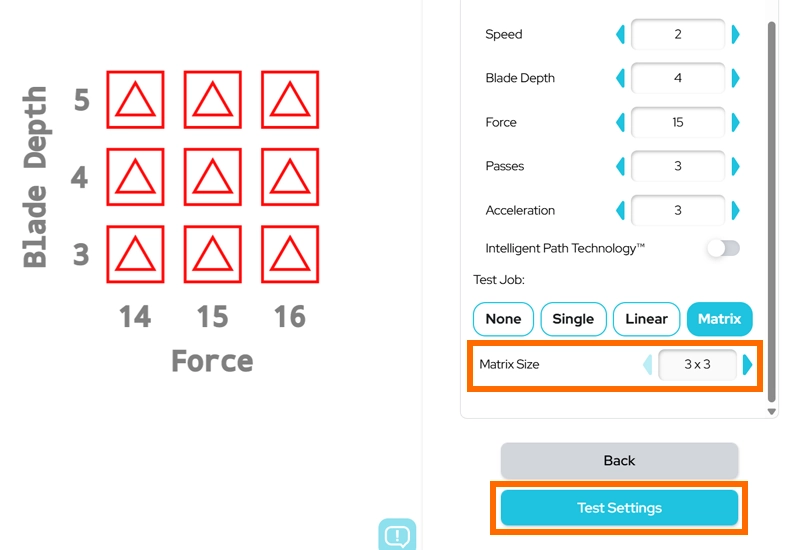

4. Matrix Size（マトリックスサイズ）で、3×3、5×5、7×7のいずれのグリッドにするかを変更し、「Test Settings」をクリックします。

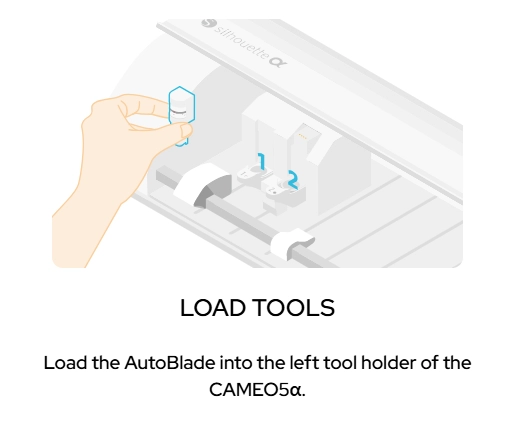

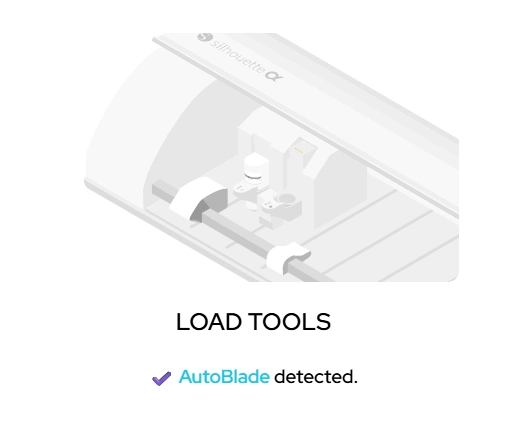

5. ツールとメディアを確認しながら「Continue」をクリックしていきます。

「Send（送信）」をクリックして、テストカットデータをマシンに送信します。

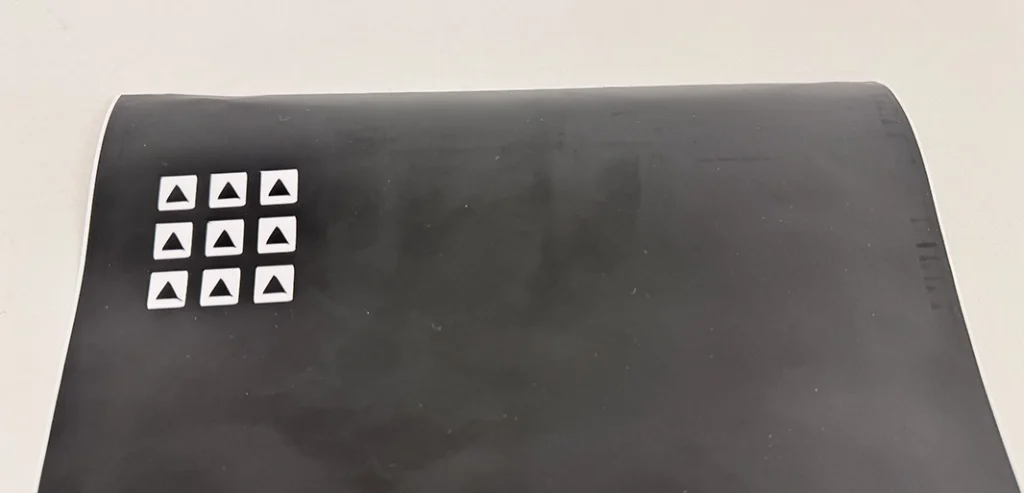

テストカット終了後メディアを取り出し、テスト結果を確認してください。
