静電マットの取り付けと取り外し

注意

• 静電マットを取り付ける際には十分なスペースを確保し、平らな場所で行ってください。
• 静電マットがテーブルや台などの設置場所からはみ出さないように設置してください。
• 静電マットをマシンに装着したまま持ち上げたり傾けたりしないでください。

静電マットの取り付け方

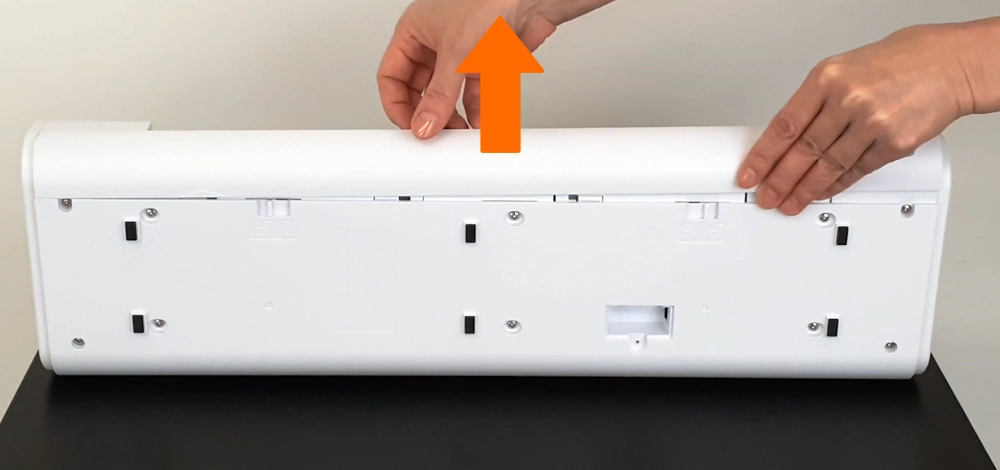

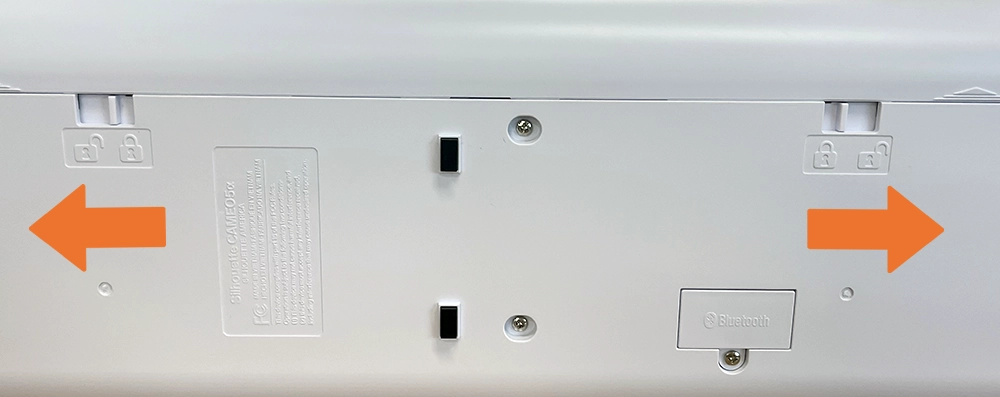

1. マシン前面を持ち上げて下部のロック（2箇所）を解除し、フロントカバーを取り外します。

注意

マシン前面を持ち上げる際にトップカバーが勢いよく開く恐れがありますのでご注意ください。

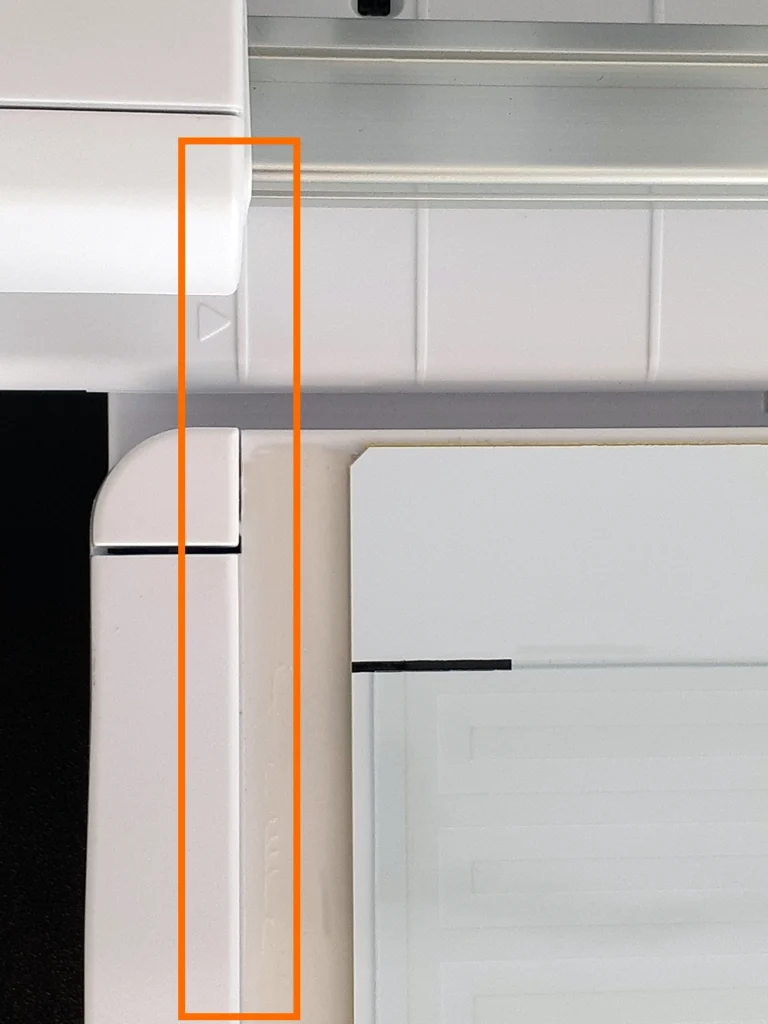

2. 本体のガイドラインとローラーガードテープの端を合わせます。

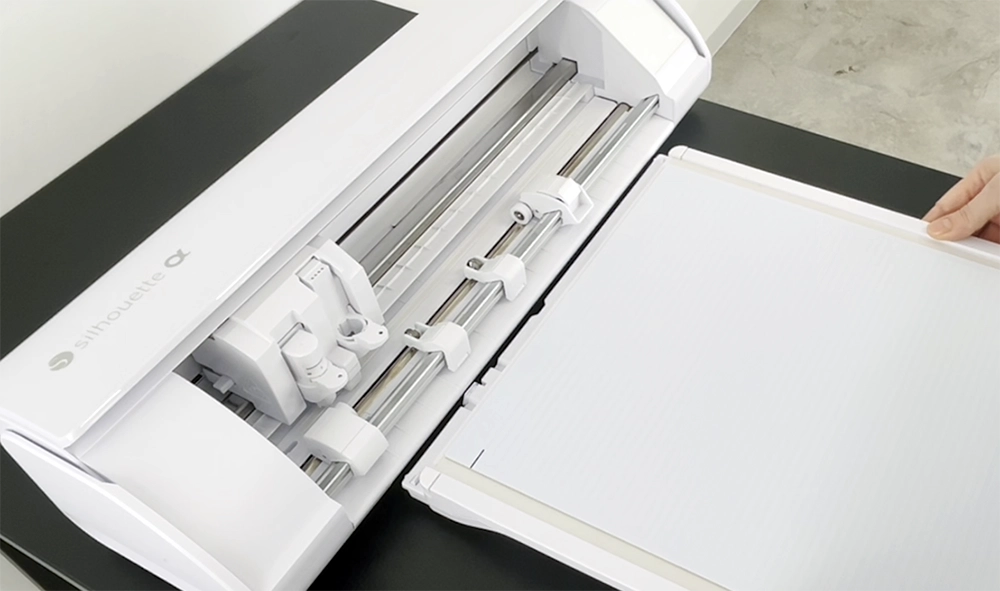

3. 静電マットの端子とマシンの端子を接続し、左右のロックボタンを押しながら、静電マットをマシンへ差し込みます。

注意

静電マットは水平に保ったまま差し込んでください。

静電マットが傾いた状態でマシンに接続すると、接続部のコネクタが破損する可能性があります。

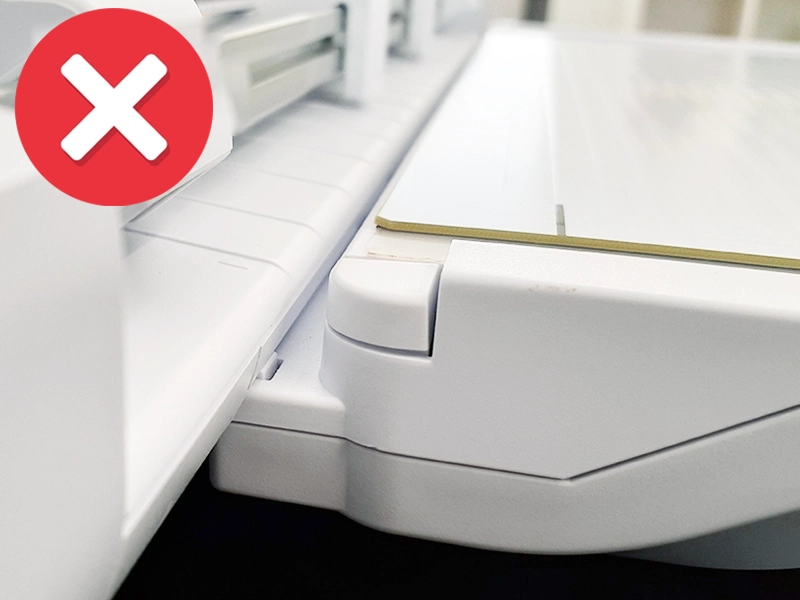

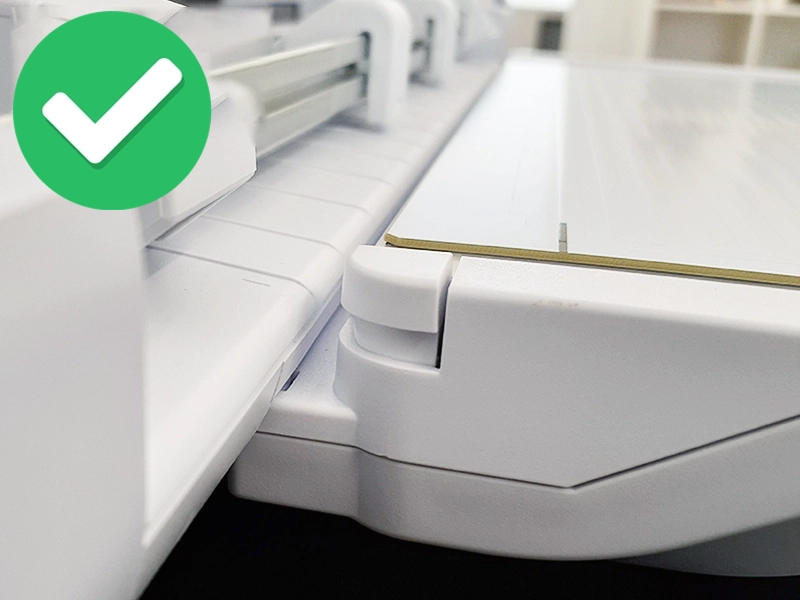

4. カチッと音が鳴り、ロックボタンがポップアップするまで、静電マットをマシンに押し込みます。

正しく接続されていると、ロックボタンの上面部分が静電マットのフレームと同じ高さになります。

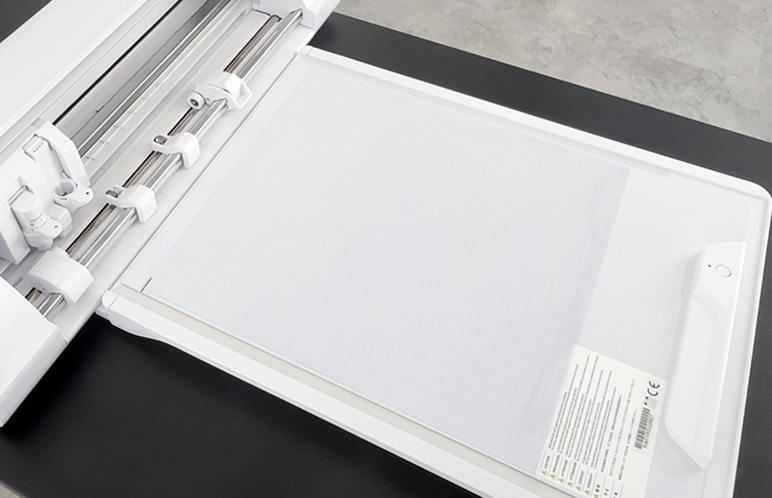

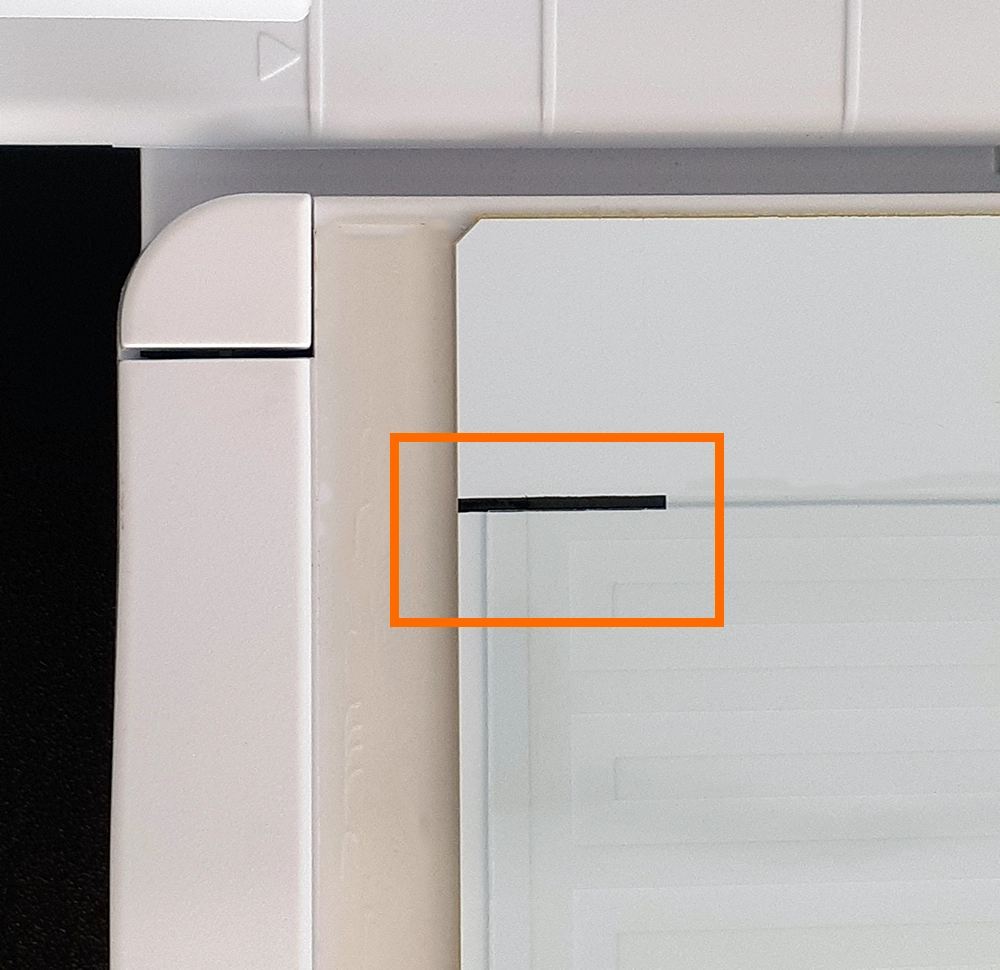

5. 静電マットの左上隅のラインに合わせて静電保護シートを敷きます。

静電マットの取り外し方

1. 静電マットを取り外す際は、左右にあるボタンを押しながら静電マットを手前に引き、マシンから取り外します。

注意

静電マットは水平に保ったまま引き抜いてください。

静電マットが傾いた状態でマシンから取り外すと、接続部のコネクタが破損する可能性があります。

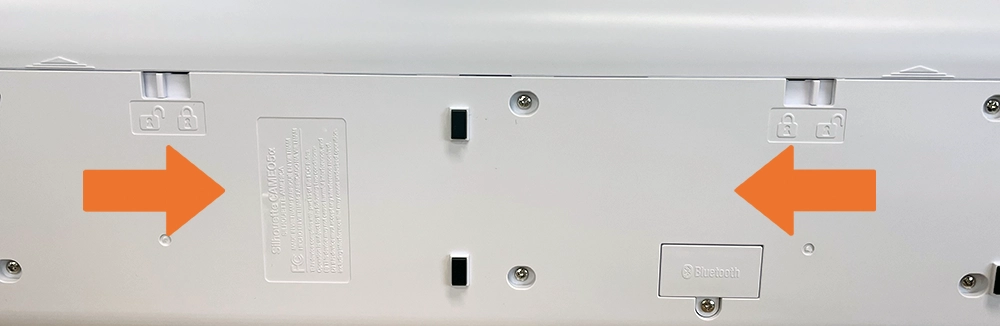

2. 本体前面を持ち上げてフロントカバーを取り付け、爪（2箇所）を内側に戻してロックします。

注意

本体前面を持ち上げる際にトップカバーが勢いよく開く恐れがありますのでご注意ください。
