ロータリーブレードの使い方
ロータリーブレードは、布やフェルト・クレープペーパーをカットできるカッター刃です。
ロータリーブレードはカット圧の強いツール2を使用するため、カット中に素材が動いてしまう場合があります。
そのため、 ロータリーブレード使用の際は、 素材をしっかりと台紙に固定するために通常の台紙より粘着が強い【強粘着】の台紙をご利用ください。
使用可能なマシン
- CAMEO4以降のCAMEOシリーズ
- CURIO2
- ロータリーブレードはオートブレードやクラフトブレードと違い刃出し量が一定なので、カット圧とパス回数で切れ味を調整します。
パス回数とは同じデザインで何度カットを繰り返すかの設定です。厚みのあるフェルトや硬い布を1度ではカットできない場合でも、パス回数を増やすとカットできる場合があります。 - ロータリーブレードは、スマートカットという刃先の制御を行う機能を使うことで、綺麗にカットができます。プレビューで確認すると、カットするデザインに刃先制御のための図形が足されますが、カットはされませんのでそのままカットしてください。
- カッター刃を取り扱う際は、手などを切らぬように十分ご注意ください。
- ロータリーブレードを保管する際には必ず、キャップを時計回りに緩めてカッター刃が出ていない状態まで戻してください。
デザインの準備
ページ設定を行います。
ページ設定パネルで、使用するマシンや、カッティング用台紙の有無・メディアサイズを設定してください。
カットデータを作成します。
カットデータは描画ツールを使ってオリジナルデザインを作成してください。シルエットデザインストアからダウンロードしたり、挿入した画像をトレースして作成することもできます。
送信タブで設定を行う

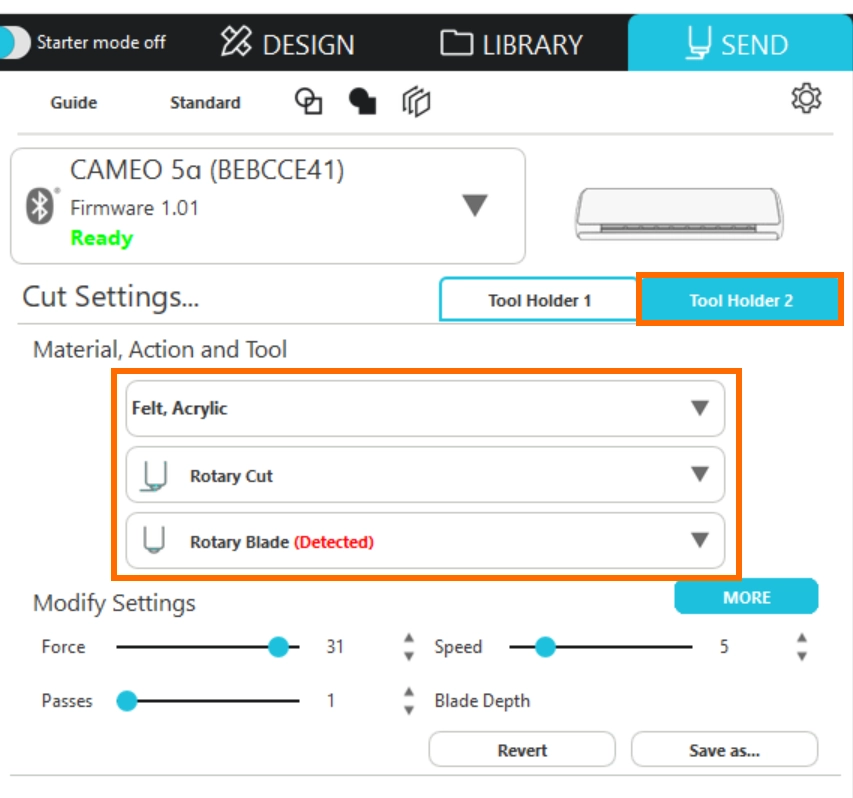

カット条件を設定します。[送信]タブを開き、ツール2のタブをクリックします。
クラフトブレードはツール2（右側）にセットして使用します。そのため、シルエットスタジオ上でもツール2のタブでカット設定を行います。
カット条件：使用するメディアを選択します。（※今回はフェルトを使用します）
アクション：ロータリーカットを選択します。
ツール：Rotary Bladeを選択します。

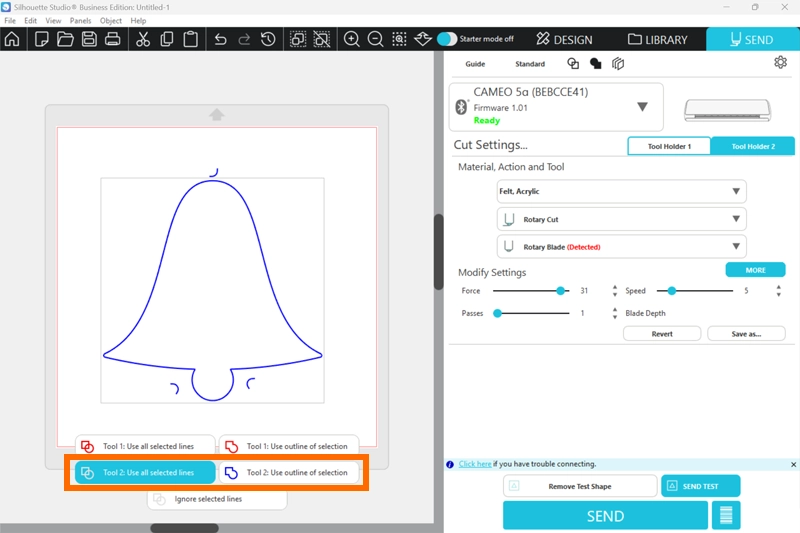

デザインをクリックして青い図形のアイコンの「選択したすべての線を使用」または「選択範囲のアウトラインを使用」を選択します。

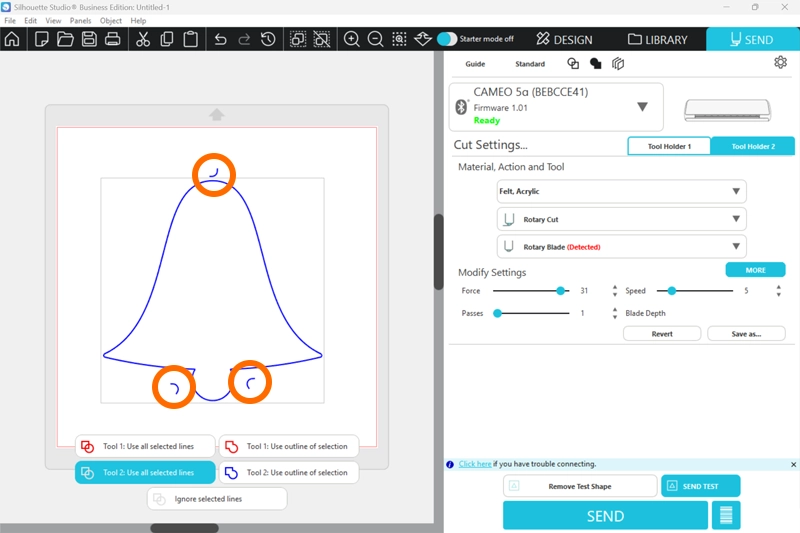

プレビューでオレンジ色の〇で囲んだようなカットラインが追加されます。これは、スマートカット機能という刃先の方向制御を行う機能です。
ロータリーブレードのカットの際に使用できるカット条件は決まっており、以下を使用いただくか、【新しいマテリアルタイプを追加】でカット条件を作成するかいずれかを行ってください。今回は、フェルトを選択します。
- 布地（キャンバス） 、厚め
- 布地（コットンプリント）、薄め
- 布地（リネン）
- 布地（ウール）
- フェルト
- クレープ紙
- 合成皮革

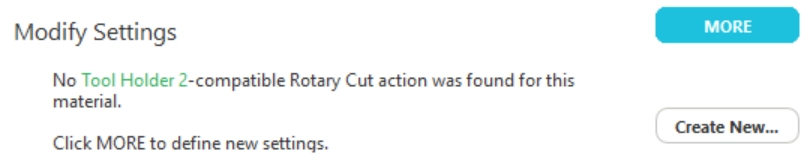

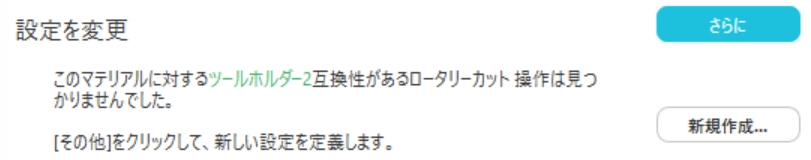

ロータリーブレードでカットすることを想定していない条件を選択すると、以下のようなエラー表示がでます。
ロータリーブレードに対応するメディアを選択してください。
カッティングマシンにメディアをセットする
マシンにカットしたいメディアをセットします。
ピンチローラーの位置を移動し、ローラーに均等に突き当てます。
[メディアセット]ボタンにタッチすると、メディアが自動的に引き込まれます。
カッティングマシンにブレードをセットする

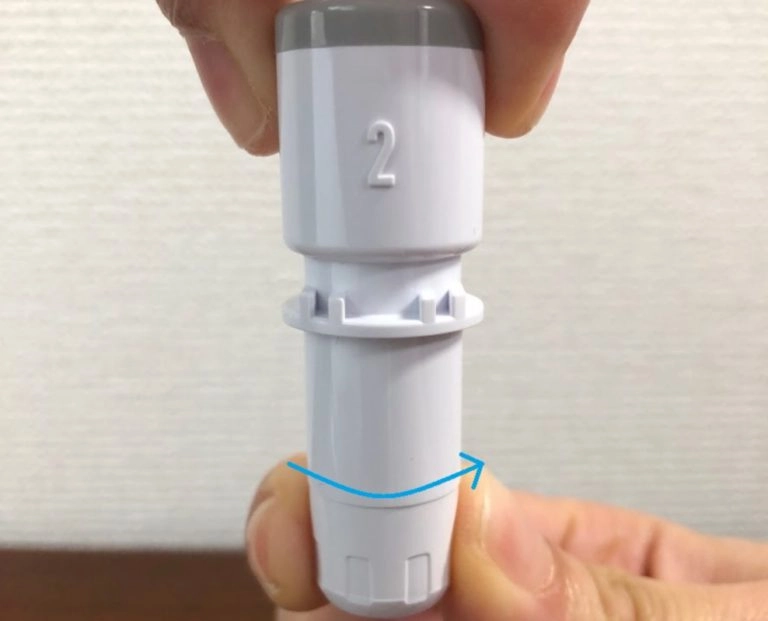

ロータリーブレードの刃先を出します。刃出し調整キャップを反時計回りに隙間がなくなるまで回してカットできる状態にします。
ロータリーブレードは、その他のブレードとは異なり刃出し量の調整は必要ありません。カット圧のみで切れ味を調整します。

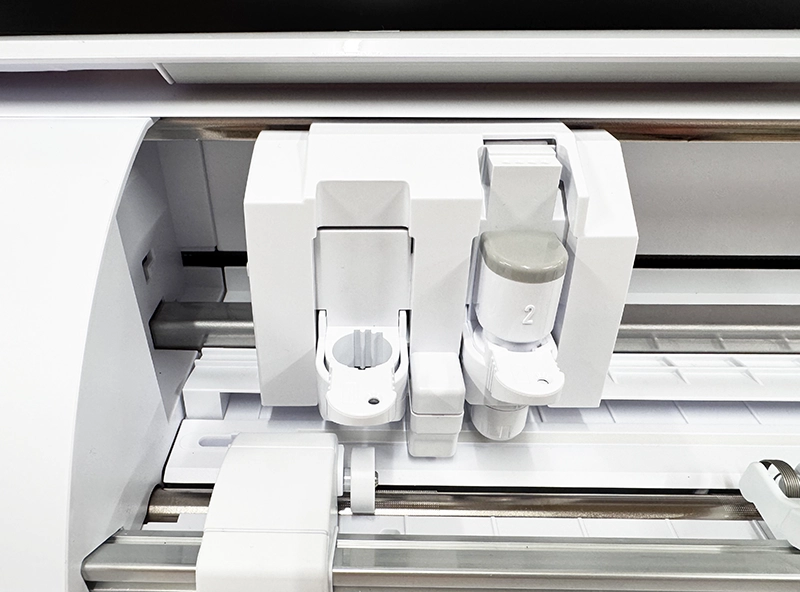

ロータリーブレードをカッティングマシンにセットします。ロックレバーを手前に引いてロックを解除します。
ロータリーブレードを下までしっかりと差し込み、レバーを押し戻してロックします。
テストカットする
テストカットを行います。
[テスト形状を生成]をクリックすると、テストパターンが生成されます。

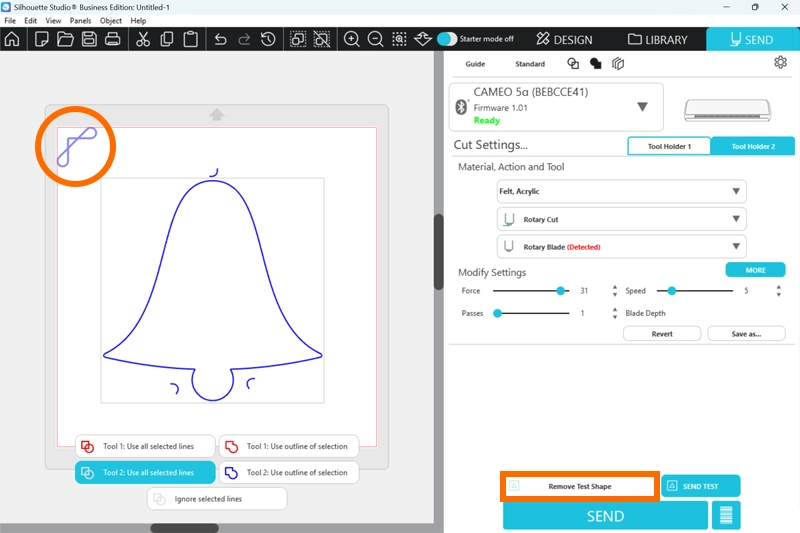

- [テスト形状を削除]をクリックすると生成したテストパターンを削除できます。
- 生成したテストパターンは、ドラッグしてお好きな場所に移動することができます。
[テストを送信]をクリックすると、テストパターンがカットされます。
メディアが切れていなかったり台紙まで貫通してしまっている場合は、カット条件を見直して再度テストカットを行ってください。
刃出し量やカット圧などのカット条件が決定したら、[テスト形状を削除]でテストパターンを削除します。
カットデータをマシンに送信する
Silhouette Studioの送信タブを開きます。

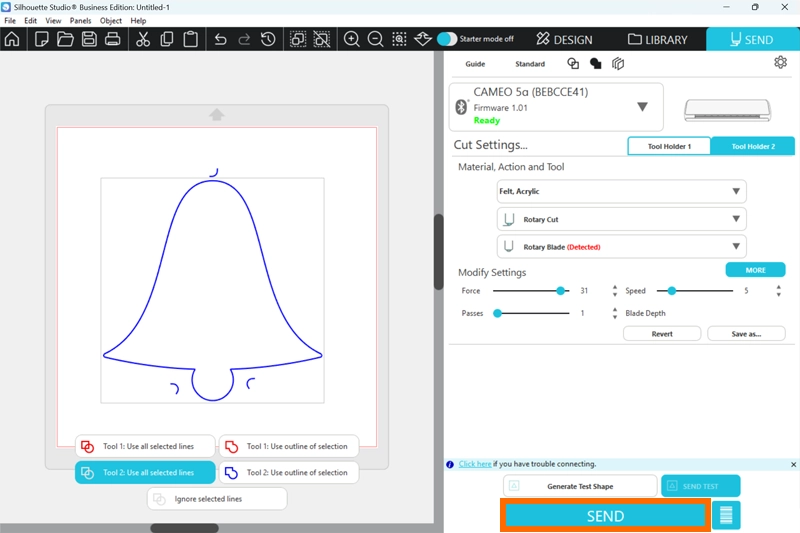

マシンが接続されていることを確認し[送信]ボタンをクリックすると、マシンが動作しカットが始まります。
カットが終わったら、マシンからカッティング用台紙を取り外します。
