クラフトブレード3mmの使い方
クラフトブレード CAMEO 4用は、最大3mmまで刃を出すことができる厚物カット用のカッター刃です。
オートブレードではカットが難しかった合皮やバルサなどをカットすることができます。
クラフトブレードはカット圧の強いツール2を使用するため、カット中に素材が動いてしまう場合があります。そのため、クラフトブレードでカットする際には、 素材をしっかりと台紙に固定するために通常の台紙より粘着が強い【強粘着】台紙をご利用ください。
使用可能なマシン
- CAMEO4以降のCAMEOシリーズ
- CURIO2
- 刃出し量は素材の厚み＋0.2mm程度が適切です。
素材の硬さや材質により＋0.2mm程度で切れない場合は、少しずつ刃出し量を増やしてください。刃を出しすぎてしまうと抵抗が強くなり、カットしたいデザインに歪みがでてしまいます。 - カット圧は低めの数値、4以下がおすすめです。
カット圧は、33まで設定できますが、低い設定値でもかなりの圧力がかかります。クラフトブレード使用時は、カット圧を4以下に設定することをお勧めします。 - パス（カット回数）の設定を上手に活用し、一度で切り切らず数度切りすることで綺麗にカットできます。
通常のカッターで厚みのあるものをカットする際に、一度すじをいれてから何度もカッターの刃をいれてカットしますが、クラフトブレードで素材をカットする際も同じイメージです。厚い素材をカットする場合は、圧力を弱めてすじをいれてから何度切りかしていくことで綺麗にカットできます。送信パネルにある「パス」の設定をうまくご活用ください。
- カッター刃を取り扱う際は、手などを切らぬように十分ご注意ください。
- マニュアルブレードを保管する際には必ず、キャップを時計回りに緩めてカッター刃が出ていない状態まで戻してください。
- クラフトブレードは、強い圧力で様々な素材（厚いもの、少し硬いもの）をカットするのに適したツールです。 繊細なデザインや精度が必要なものはオートブレードが適しています。用途に応じて使い分けながらご利用ください。
デザインの準備
ページ設定を行います。
ページ設定パネルで、使用するマシンや、カッティング用台紙の有無・メディアサイズを設定してください。
カットデータを作成します。
カットデータは描画ツールを使ってオリジナルデザインを作成してください。シルエットデザインストアからダウンロードしたり、挿入した画像をトレースして作成することもできます。
送信タブで設定を行う

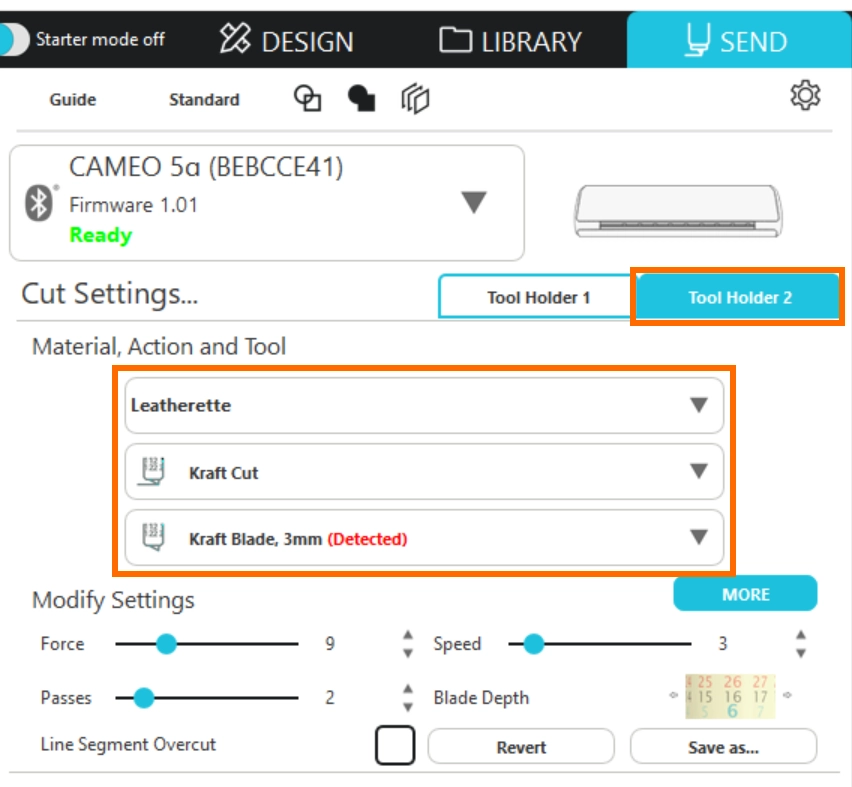

カット条件を設定します。[送信]タブを開き、ツール2のタブをクリックします。
クラフトブレードはツール2（右側）にセットして使用します。そのため、シルエットスタジオ上でもツール2のタブでカット設定を行います。
カット条件：使用するメディアを選択します。（※今回は合成皮革を使用します）
アクション：クラフトカットを選択します。
ツール：Kraft Blade 3mmを選択します。

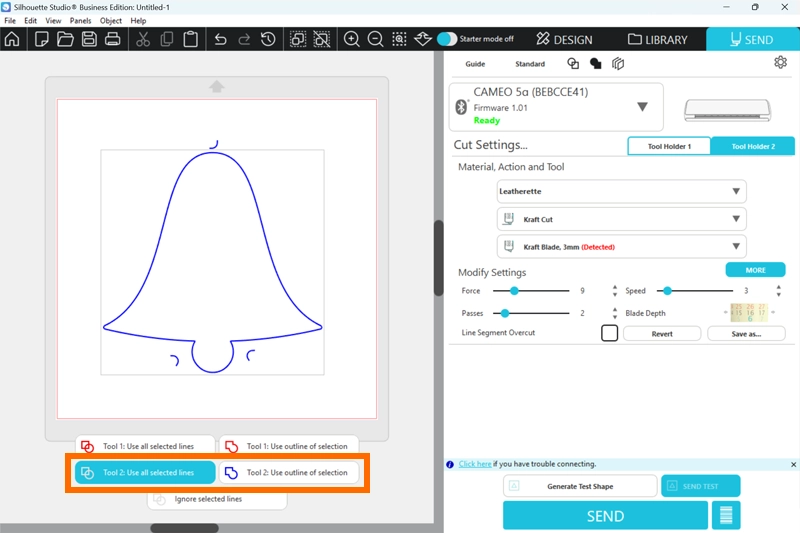

デザインをクリックして青い図形のアイコンの「選択したすべての線を使用」または「選択範囲のアウトラインを使用」を選択します。

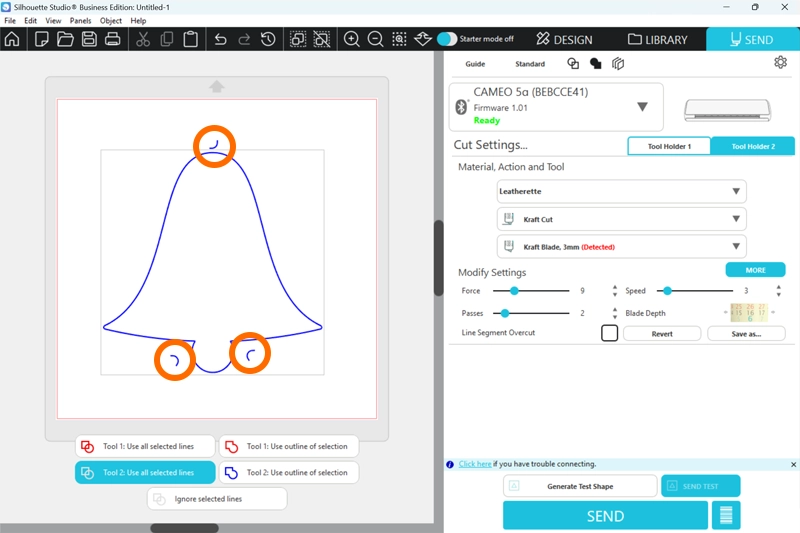

プレビューでオレンジ色の〇で囲んだようなカットラインが追加されます。これは、スマートカット機能という刃先の方向制御を行う機能です。
クラフトブレードを使用したカットの際に使用できるカット条件は決まっており、以下を使用いただくか、【新しいマテリアルタイプを追加】でカット条件を作成するかいずれかを行ってください。今回は合成皮革を選択します。
- 合成皮革コルクシート
- EVAシート（クラフトフォーム）
- コルクシート
- ガーメントレザー
- 革、スウェード
- バルサボード
- アセテートシート
- 布地（キャンバス） 、厚め
- 布地（コットンプリント）、薄め

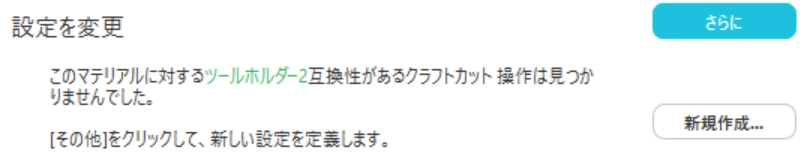

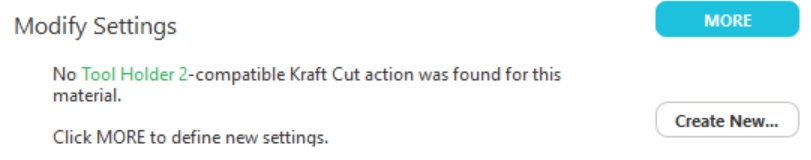

クラフトブレードでカットすることを想定していない条件を選択すると、以下のようなエラー表示がでます。
クラフトブレードに対応するメディアを選択してください。
カッティングマシンにメディアをセットする
マシンにカットしたいメディアをセットします。
ピンチローラーの位置を移動し、ローラーに均等に突き当てます。
[メディアセット]ボタンにタッチすると、メディアが自動的に引き込まれます。
刃出し量を調整する
クラフトブレードの刃出し量を調整します。
送信パネルに表示された刃出し量の適正値に合わせて、刃出し量を調整します。

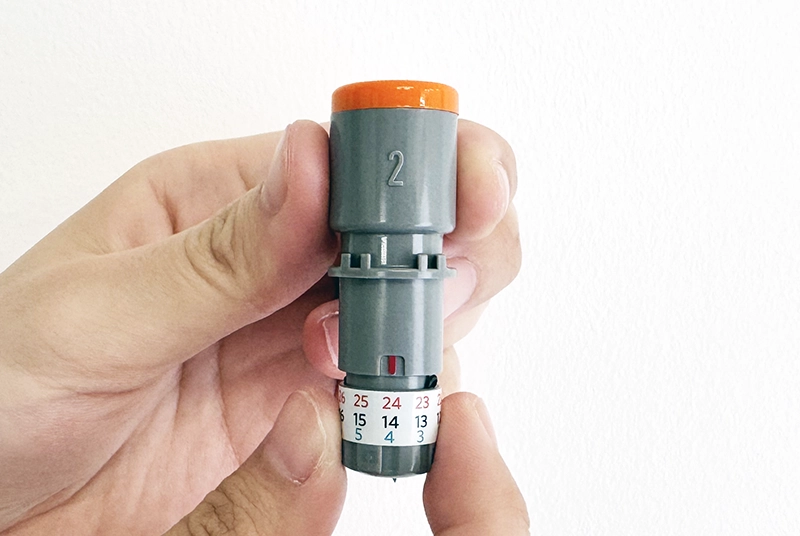

刃出し量を調整する際には、1度カッター刃がでないギリギリのところまで緩めてから右回りに刃出し調整キャップを動かし、刃出し量を調整します。
1目盛り：0.1mm、2目盛り：0.2mmのように刃先が出ます。
1目盛りと2目盛りの間で微調整することも可能です。
クラフトブレード2mmは2周回すことができ、1周目が0.1mm～1.0mm、2周目が1.1～2.0mm、3周目が2.1～3.0mmまで調整できます。
調整する際には、カットするメディアの厚みより若干多く刃が出るようにしてください。
カッティングマシンにブレードをセットする

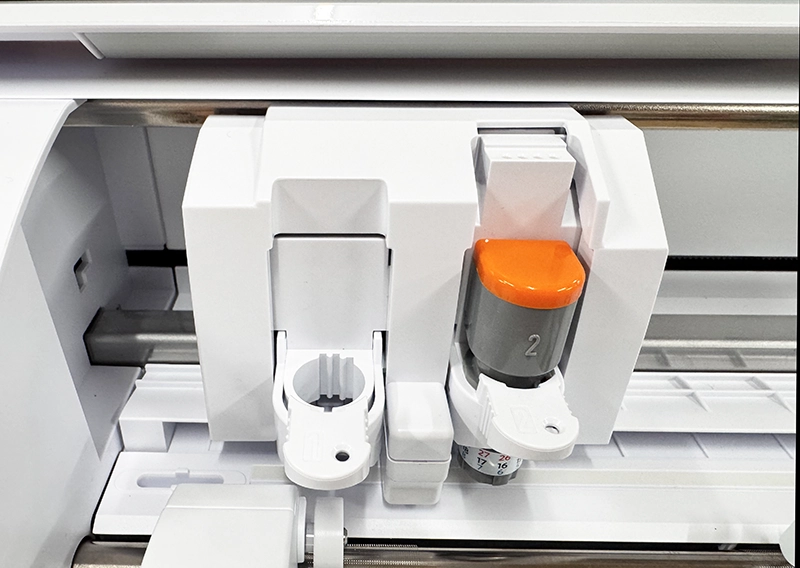

クラフトブレードをカッティングマシンにセットします。ロックレバーを手前に引いてロックを解除します。
クラフトブレードを下までしっかりと差し込み、レバーを押し戻してロックします。
テストカットする
テストカットを行います。
[テスト形状を生成]をクリックすると、テストパターンが生成されます。
- [テスト形状を削除]をクリックすると生成したテストパターンを削除できます。
- 生成したテストパターンは、ドラッグしてお好きな場所に移動することができます。
[テストを送信]をクリックすると、テストパターンがカットされます。
メディアが切れていなかったり台紙まで貫通してしまっている場合は、カット条件を見直して再度テストカットを行ってください。

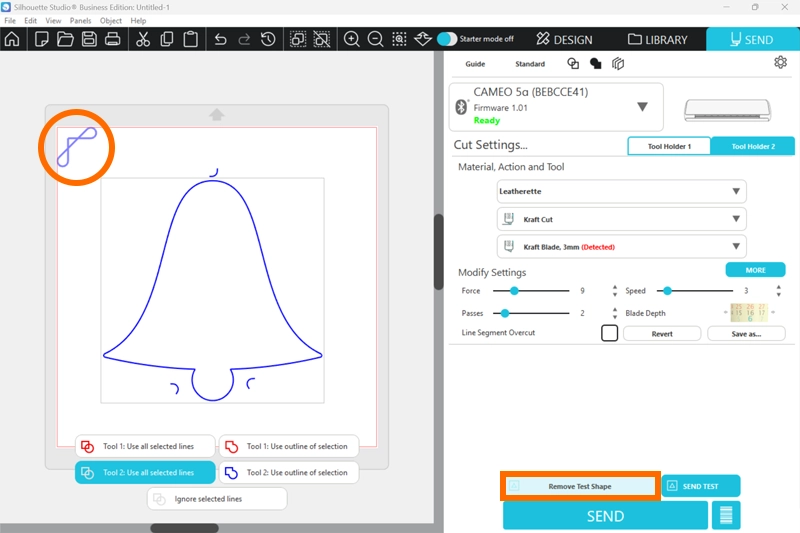

刃出し量やカット圧などのカット条件が決定したら、[テスト形状を削除]でテストパターンを削除します。
カットデータをマシンに送信する
Silhouette Studioの送信タブを開きます。

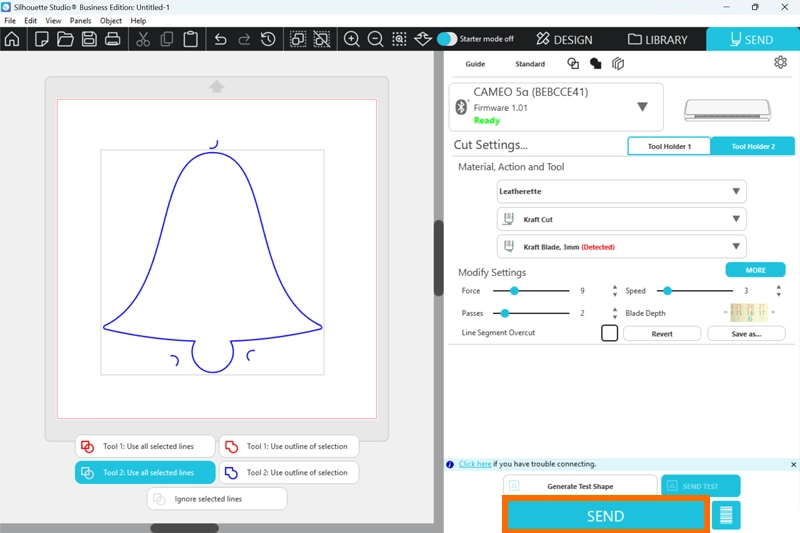

マシンが接続されていることを確認し[送信]ボタンをクリックすると、マシンが動作しカットが始まります。
カットが終わったら、マシンからカッティング用台紙を取り外します。
