マニュアルブレードの使い方

マニュアルブレードはカッターの刃出し量を手動で調整できるブレードです。様々な素材のカットに適しており、0.1mm単位よりも細かい単位で刃出し量を調整したい方におすすめです。

マニュアルブレードは 2mm と 3mm の2種類あり、出せる刃の量が異なります。

使用可能なマシン

注意

ページ設定を行います。
ページ設定パネルで、使用するマシンや、カッティング用台紙の有無・メディアサイズを設定してください。

カットデータを作成します。
カットデータは描画ツールを使ってオリジナルデザインを作成してください。シルエットデザインストアからダウンロードしたり、挿入した画像をトレースして作成することもできます。

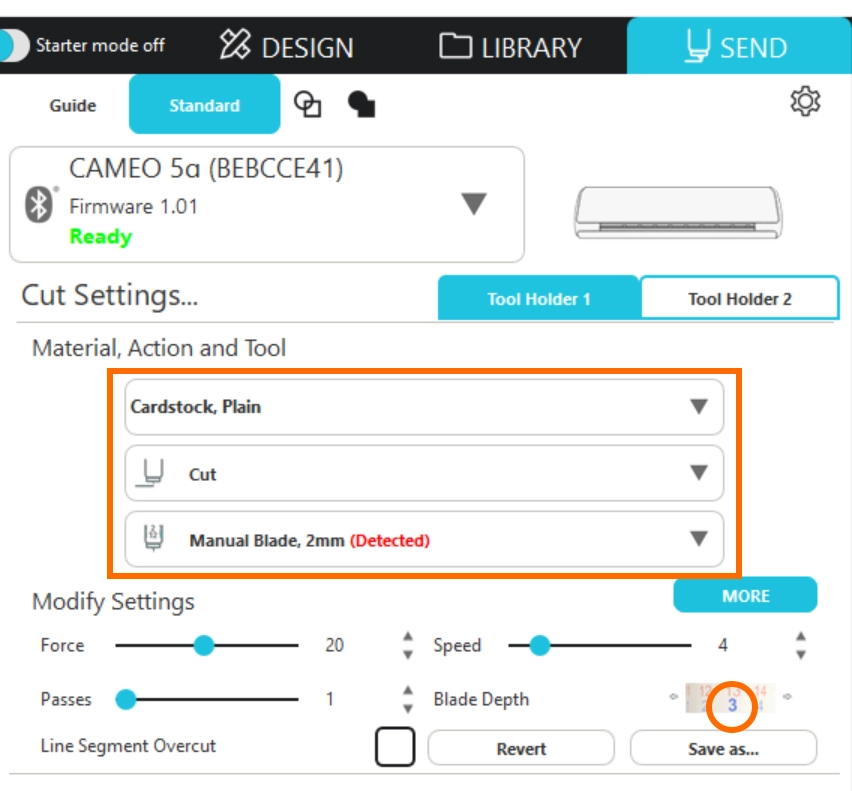

カットしたいメディアに合わせて新規カット条件を選択します。

カット条件：使用するメディアを選択します。（※今回はカードストック無地を使用します）
アクション：カットを選択します。
ツール：Manual Blade 2mmまたはManual Blade 3mmを選択します。オレンジ色の〇で囲んだ数値が刃出し量の適正値です。

マシンにカットしたいメディアをセットします。

ピンチローラーの位置を移動し、ローラーに均等に突き当てます。

[メディアセット]ボタンにタッチすると、メディアが自動的に引き込まれます。

マニュアルブレードの刃出し量を調整します。
送信パネルに表示された刃出し量の適正値に合わせて、刃出し量を調整します。

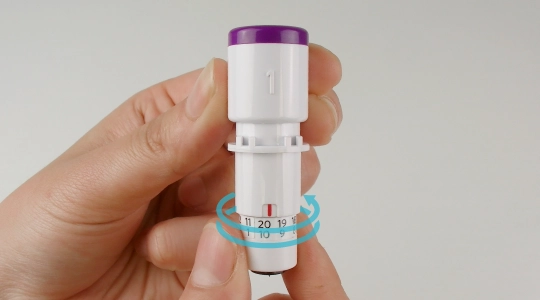

刃出し量を調整する際には、1度カッター刃がでないギリギリのところまで緩めてから右回りに刃出し調整キャップを動かし、刃出し量を調整します。

1目盛り：0.1mm、2目盛り：0.2mmのように刃先が出ます。
1目盛りと2目盛りの間で微調整することも可能です。

マニュアルブレード2mmは2周、マニュアルブレード3mmは3周回すことができます。1周目が0.1mm～1.0mm、2周目が1.1～2.0mm、3周目は2.1～3.0mmまで調整できます。

補足

調整する際には、カットするメディアの厚みより若干多く刃が出るようにしてください。

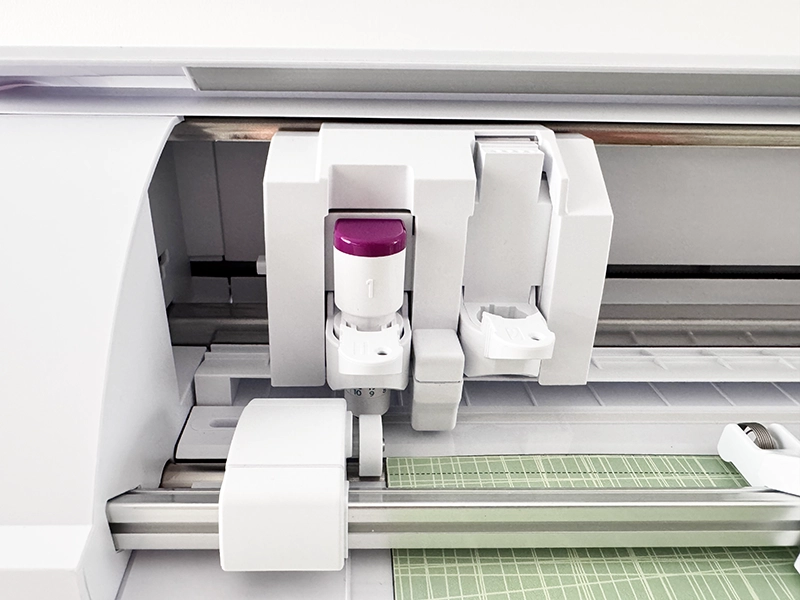

マニュアルブレードをカッティングマシンにセットします。ロックレバーを手前に引いてロックを解除します。
マニュアルブレードを下までしっかりと差し込み、レバーを押し戻してロックします。

テストカットを行います。
メディアが切れていなかったり台紙まで貫通してしまっている場合は、カット条件を見直して再度テストカットを行ってください。

テストカットの詳細については、お使いのマシンをクリックしてご確認いただけます。

Silhouette Studioの送信タブを開きます。
マシンが接続されていることを確認し[送信]ボタンをクリックすると、マシンが動作しカットが始まります。

カットが終わったら、マシンからカッティング用台紙を取り外します。
