静電マットを使用してメディアをセットする

注意

静電マットを使用する際は、必ず静電保護シートを敷いてください。

補足

• 素材によっては固定できないメディアがあります。その場合はマスキングテープを用いて固定してください。
• メディアをセットした際に静電マットとメディアの間に空気が入った場合、作図前に空気を手で押し出してください。

静電マットの取り付け方法については、以下のガイドをご覧ください。

静電マットの取り付けと取り外し

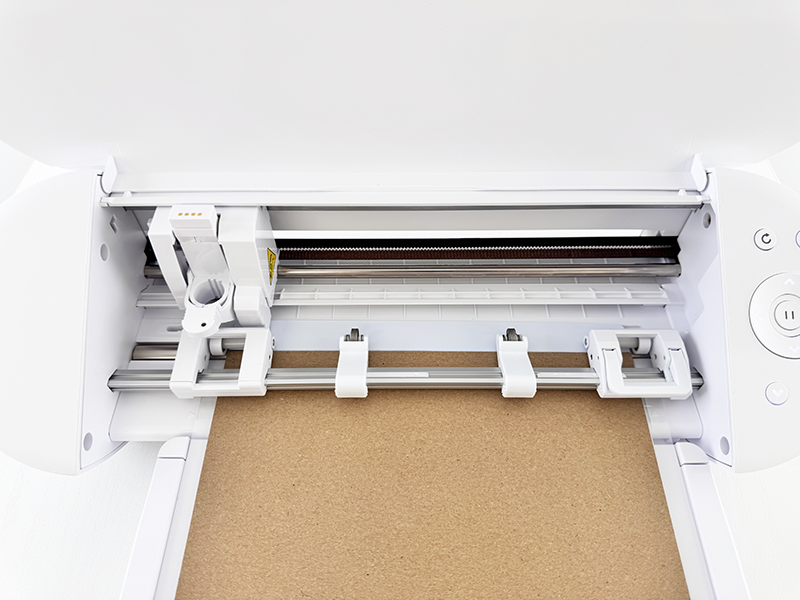

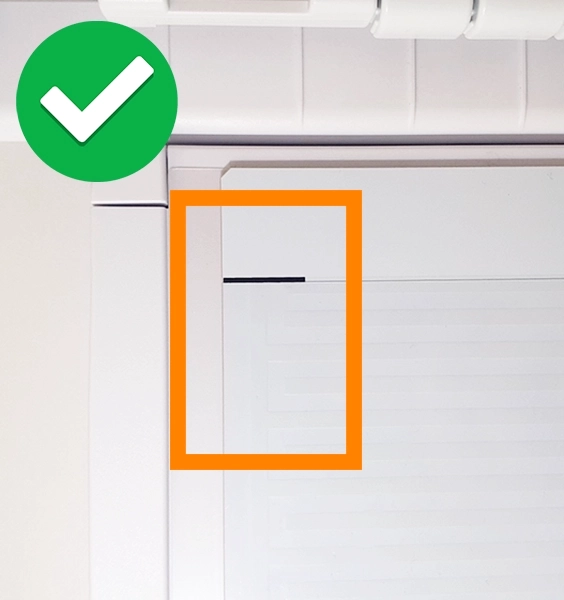

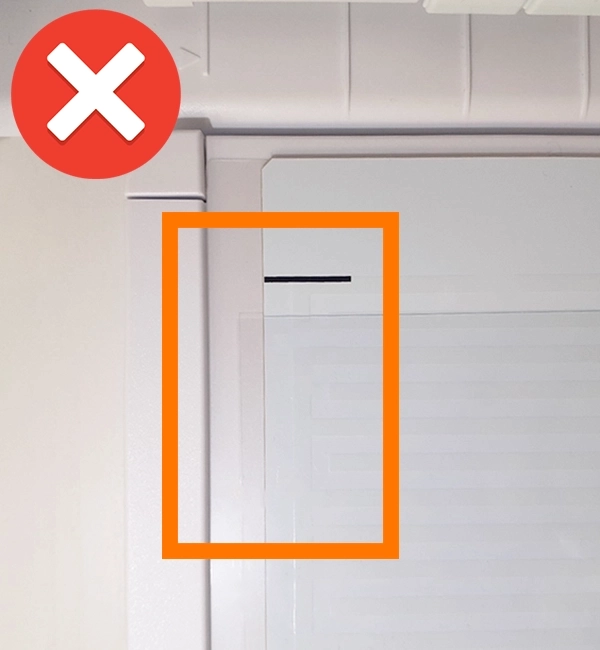

1. 静電マット上に8.5インチ静電保護シートを敷き、メディアを置きます。

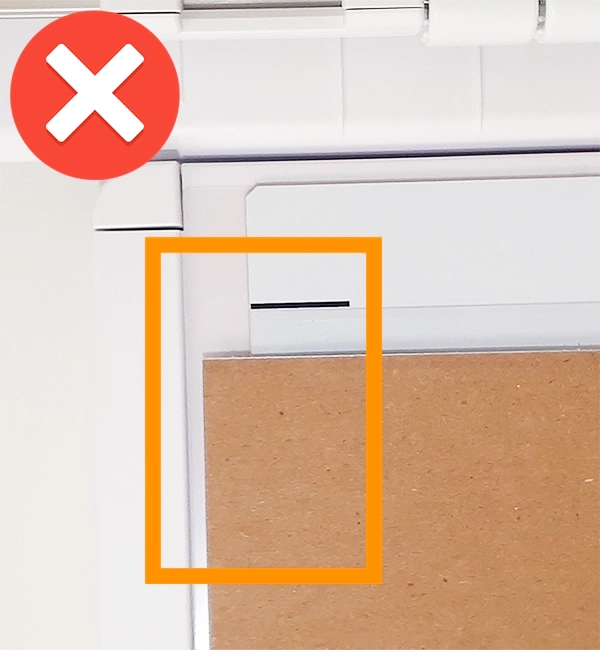

メディアは左上隅の線の位置に合わせてセットしてください。

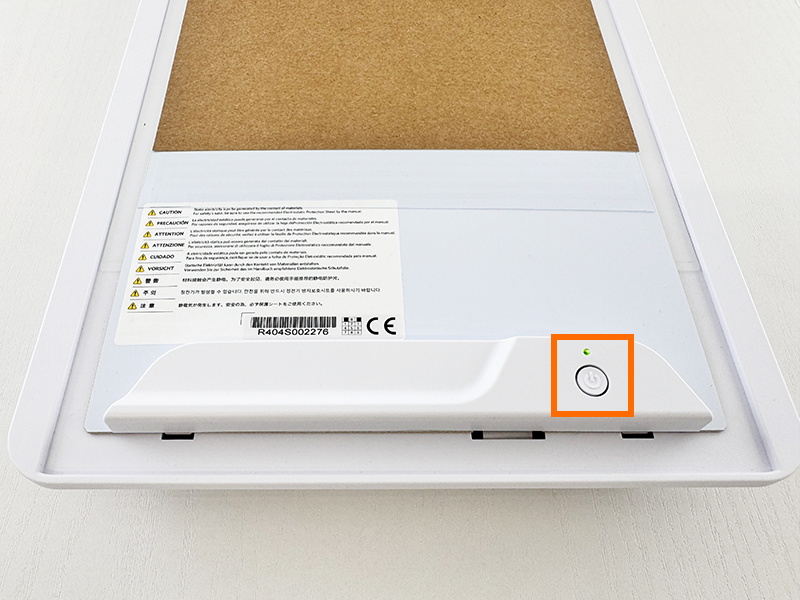

2. メディアを軽く押さえて、静電吸着ボタンを押します。

静電吸着ボタン上部のランプが緑色に点灯し、メディアが静電吸着して固定されます。

補足

• マシンの電源を入れてから静電吸着ボタンを押してください。電源が入っていない状態では、ボタンが反応しません。
• メディアをセットした際に静電マットとメディアの間に空気が入った場合、作図前に空気を手で押し出してください。

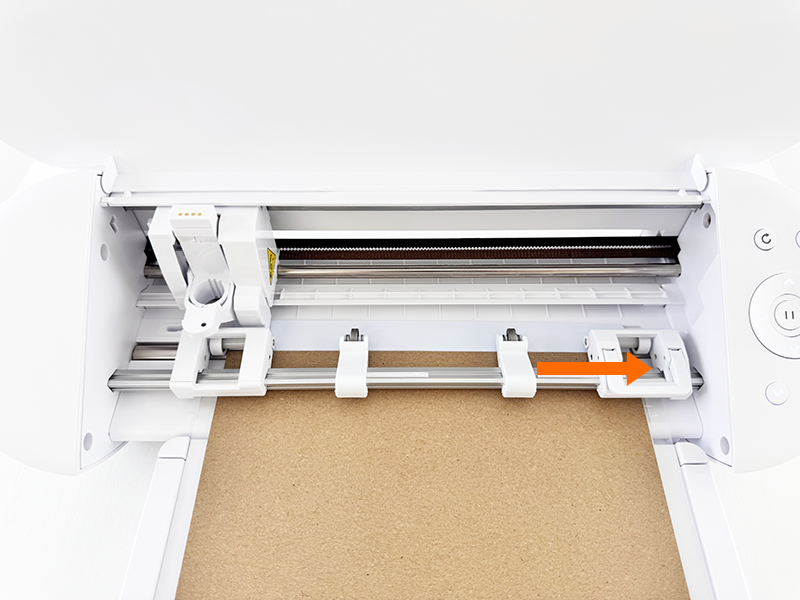

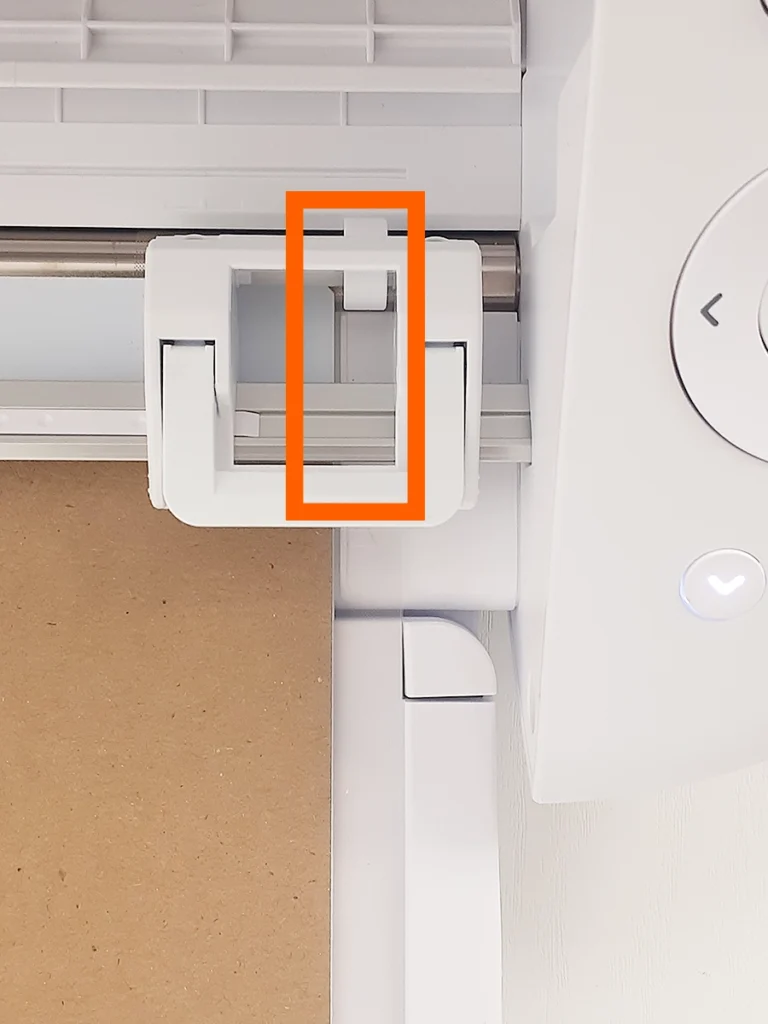

3. 右側のピンチローラー位置を調整します。

注意

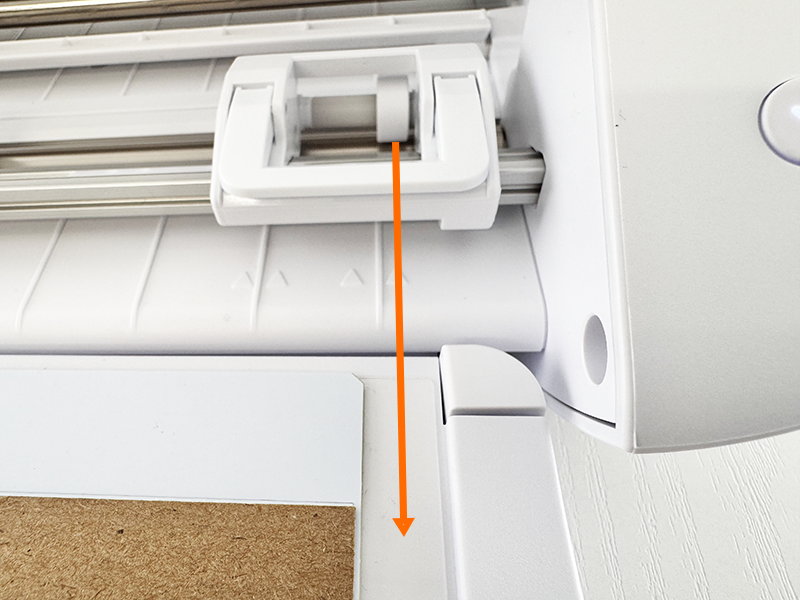

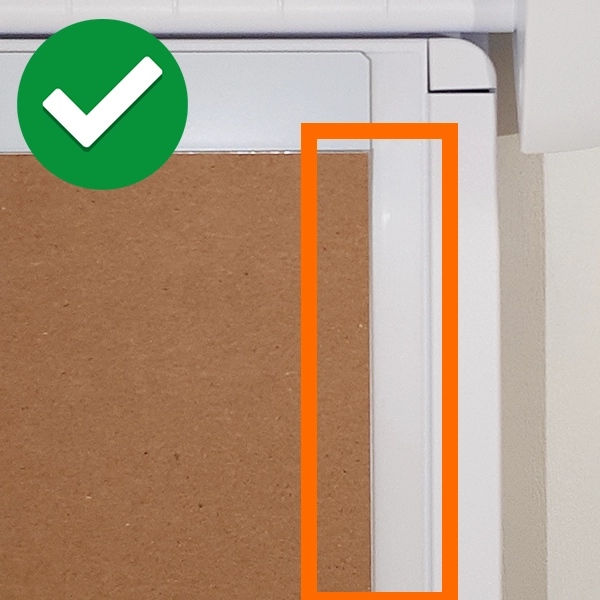

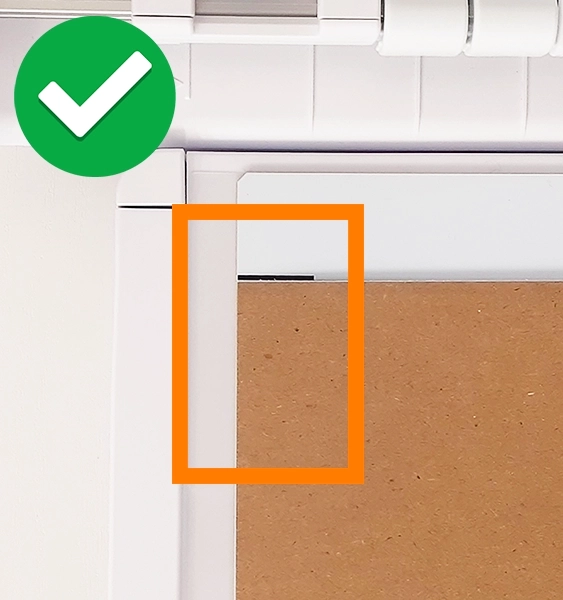

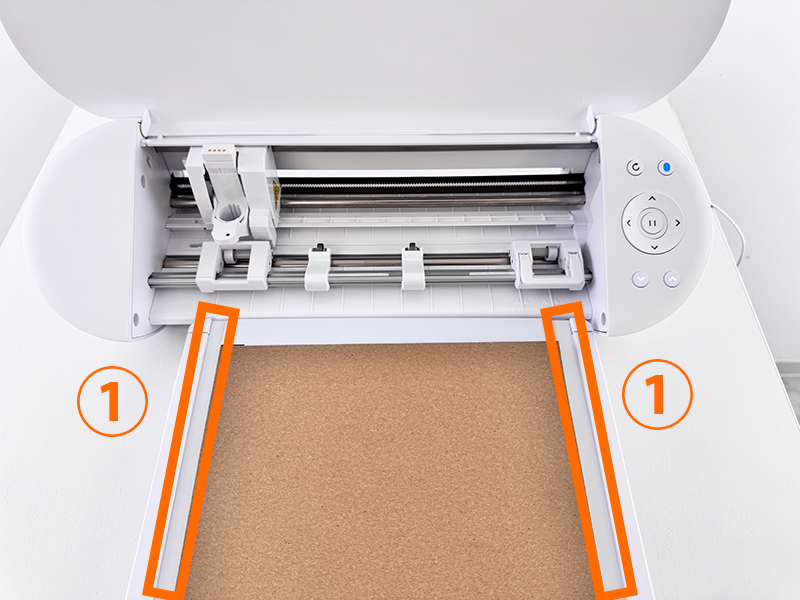

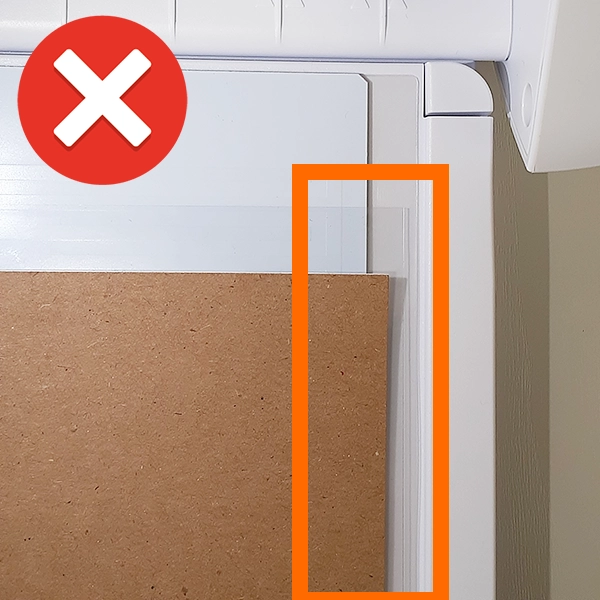

ローラー位置は、メディアの幅ではなく静電マットのローラーガードテープの上に乗る位置にセットしてください。

ローラー位置の変更方法については、以下のガイドをご覧ください。

ローラー位置の変更

4. サポートローラーを左右に動かし、用紙の浮きが発生しそうな場所にセットします。

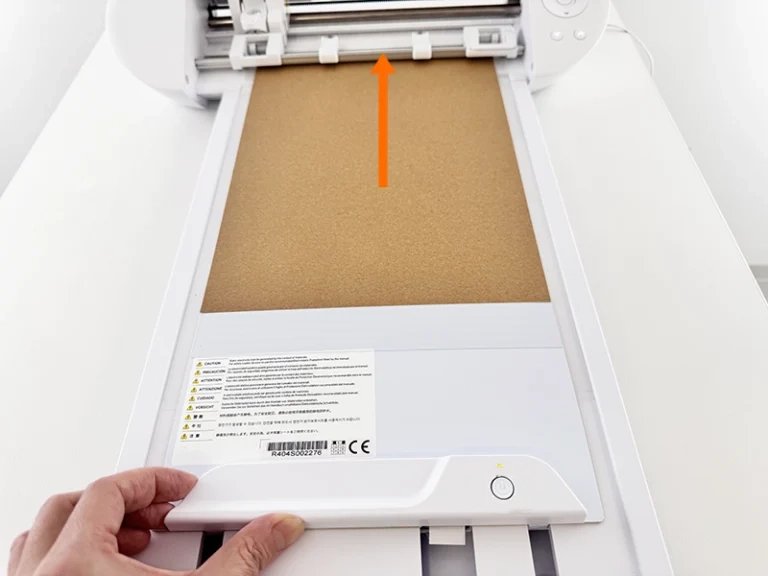

5. 静電マットのハンドルをマシンに向かって押し、先端をピンチローラーに突き当てます。メディアセットボタンを押すと給紙が開始されます。
